A1 压力容器分类
A1.1介质分组
压力容器的介质分为以下两组:
(1)第一组介质,毒性危害程度为极度、高度危害的化学介质,易爆介质,液化气体;
(2)第二组介质,除第一组以外的介质。
A1.2 介质危害性
介质危害性指压力容器在生产过程中因事故致使介质与人体大量接触,发生爆炸或者因经常泄漏引起职业性慢性危害的严重程度,用介质毒性危害程度和爆炸危险程度表示。
A1.2.1毒性介质
综合考虑急性毒性、最高容许浓度和职业性慢性危害等因素,极度危害介质最高容许浓度小于0.1mg/m3;高度危害介质最高容许浓度0.1mg/m3~1.0mg/m3; 中度危害介质最高容许浓度 1.0mg/m3~10.0mg/m3;轻度危害介质最高容许浓度大于或者等于 10.0mg/m3。
A1.2.2易爆介质
指气体或者液体的蒸气、薄雾与空气混合形成的爆炸混合物,并且其爆炸下限小于 10%,或者爆炸上限和爆炸下限的差值大于或者等于 20%的介质。
A1.2.3 介质毒性危害程度和爆炸危险程度的确定
按照 HG 20660—2000《压力容器中化学介质毒性危害和爆炸危险程度分类》确定。HG 20660 没有规定的,由压力容器设计单位参照 GBZ 230—2010《职业性接触毒物危害程度分级》的原则,确定介质组别。
A1.3 压力容器分类方法
A1.3.1基本划分
压力容器的分类应当根据介质特征,按照以下要求选择分类图,再根据设计压力 p(单位 MPa)和容积 V(单位 m3),标出坐标点,确定压力容器类别:

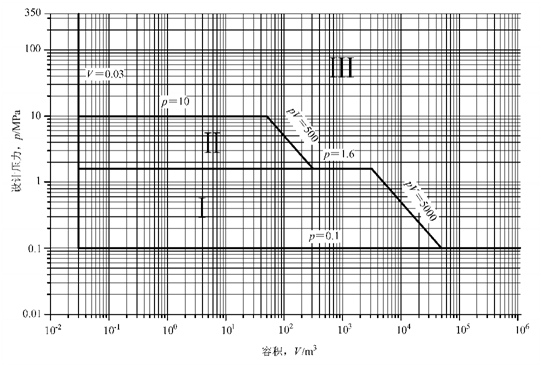

(1)第一组介质,压力容器分类见图 A-1;

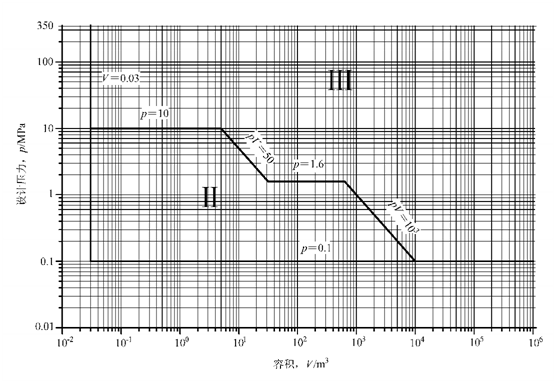

(2)第二组介质,压力容器分类见图 A-2。
A1.3.2 多腔压力容器分类
多腔压力容器(如热交换器的管程和壳程、夹套压力容器等)应当分别对各压力腔进行分类,划分时设计压力取本压力腔的设计压力,容积取本压力腔的几何容积;以各压力腔的最高类别作为该多腔压力容器的类别并且按照该类别进行使用管理,但是应当按照每个压力腔各自的类别分别提出设计、制造技术要求。
A1.3.3 同腔多种介质压力容器分类
一个压力腔内有多种介质时,按照组别高的介质分类。
A1.3.4 介质含量极小的压力容器分类
当某一危害性物质在介质中含量极小时,应当根据其危害程度及其含量综合考虑,按照压力容器设计单位确定的介质组别分类。
A1.3.5 特殊情况的分类
(1)坐标点位于图 A-1 或者图 A-2 的分类线上时,按照较高的类别划分;
(2)简单压力容器统一划分为第Ⅰ类压力容器。
A2 特定形式的压力容器
A2.1非焊接瓶式容器
采用高强度无缝钢管(公称直径大于 500mm)旋压而成的压力容器。
A2.2 储气井
竖向置于地下用于储存压缩气体的井式管状设备。
A2.3 简单压力容器(注 A)
同时满足以下条件的压力容器称为简单压力容器:
(1)压力容器由筒体和平盖、凸形封头(不包括球冠形封头),或者由两个凸形封头组成;
(2)筒体、封头和接管等主要受压元件的材料为碳素钢、奥氏体不锈钢或者Q345R;
(3)设计压力小于或者等于 1.6MPa;
(4)容积小于或者等于 1m3;
(5)工作压力与容积的乘积小于或者等于 1MPa·m3;
(6)介质为空气、氮气、二氧化碳、惰性气体、医用蒸馏水蒸发而成的蒸汽或者上述气(汽)体的混和气体;允许介质中含有不足以改变介质特性的油等成分,并且不影响介质与材料的相容性;
(7)设计温度大于或者等于-20℃,最高工作温度小于或者等于 150℃;
(8)非直接受火焰加热的焊接压力容器(当内直径小于或者等于 550mm 时允许采用平盖螺栓连接)。
危险化学品包装物、灭火器、快开门式压力容器不在简单压力容器范围内。
注 A:简单压力容器一般组批生产。如果数量较少不进行组批生产时,应当按照 GB 150 设计制造(不需进行型式试验),按照本规程 7.1.11 进行使用管理。
A3 压力等级划分
压力容器的设计压力(p)划分为低压、中压、高压和超高压四个压力等级:
(1)低压(代号 L),0.1MPa≤p<1.6MPa;
(2)中压(代号 M),1.6MPa≤p<10.0MPa;
(3)高压(代号 H),10.0MPa≤p<100.0MPa;
(4)超高压(代号 U),p≥100.0MPa。
A4 用途划分
压力容器按照在生产工艺过程中的作用原理,划分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。具体划分如下:
(1)反应压力容器(代号 R),主要是用于完成介质的物理、化学反应的压力容器,例如各种反应器、反应釜、聚合釜、合成塔、变换炉、煤气发生炉等;
(2)换热压力容器(代号 E),主要是用于完成介质的热量交换的压力容器,例如各种热交换器、冷却器、冷凝器、蒸发器等;
(3)分离压力容器(代号 S),主要是用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器,例如各种分离器、过滤器、集油器、洗涤器、吸收塔、铜洗塔、干燥塔、汽提塔、分汽缸、除氧器等;
(4)储存压力容器(代号 C,其中球罐代号 B),主要是用于储存或者盛装气体、液体、液化气体等介质的压力容器,例如各种型式的储罐。
在一种压力容器中,如同时具备两个以上的工艺作用原理时,应当按照工艺过程中的主要作用来划分。
